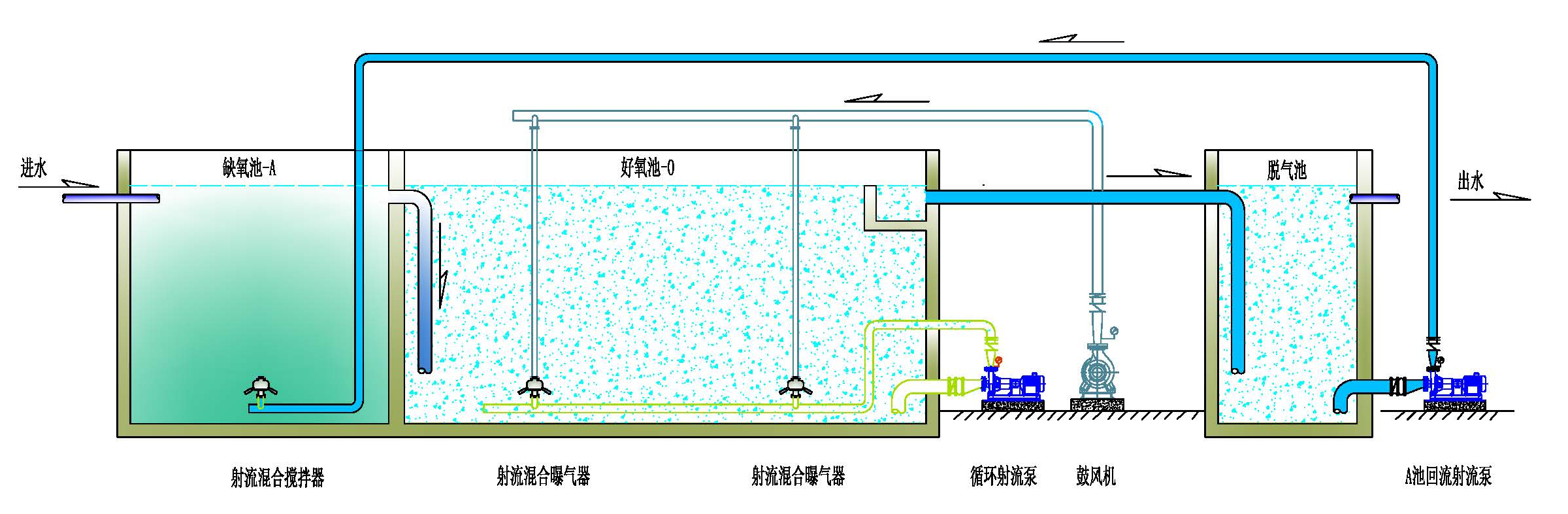

BIC-JXMT射流混合攪拌器由耦合分配器和射流器組成，其中耦合分配器由混合液吸入口、混合液分配腔等組成；射流器采用文氏管射流原理，由混合液進口、動力噴嘴、混合液吸入口、混合腔、擴散腔組成。運行時，循環泵吸取攪拌池混合液經葉輪加壓后通過混合液進入管泵入混合液分配腔，經分配后的混合液流過射流器進口后進入動力噴嘴形成射流，噴入混合腔產生負壓區；攪拌池混合液經混合液吸入口吸進混合分配腔后進入射流器混合腔，在混合腔內進行液液充分混合，混合后通過混合腔后段將射流的動能逐步轉變成壓能后進入括散腔。在括散腔內，液液進一步混合，最后從括散腔的噴嘴中傾斜向下噴出、擴散，形成對混合液對攪拌池池底部沖擊、攪拌。

BIC-JXMT射流混合攪拌器通過射流臂導流環、混合液分配腔擾流柱等新穎設計，能使攪拌池混合液在射流器內產生較高強烈的紊動、攪拌、剪切，促使攪拌池混合液充分混合，同時射流在高速前進過程中，混合腔及括散腔內高速旋轉的作用下，具有較高的角速度，使射流具有較強的穿透力，從而增強了混合攪拌能力。
